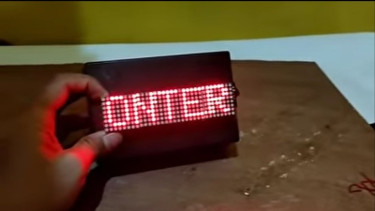

Murah dan Gampang! Gini Cara Bikin Running Teks LED Sendiri di Rumah

Purwasuka – Pernah lihat running teks LED yang menampilkan tulisan berjalan di toko atau motor?

Baca Juga

Disdik Jabar Minta Sekolah Transparan soal Anggaran, Prestasi Jangan Kalah Viral dari Masalah

Ternyata, kamu bisa buat sendiri running teks LED ini di rumah dengan alat sederhana dan murah.

Selain itu, running teks LES ini cocok banget buat ide usaha atau sekadar hiasan keren di kamar dan kendaraan.

Baca Juga

Tercium Bau Gas di Dapur? Jangan Panik! Ini Langkah Aman Mengatasi Kebocoran Gas LPG di Rumah

Bahan dan Alat yang Dibutuhkan:

1. Pipa PVC ukuran 19,5 cm – untuk membuat casing atau bodi.

Baca Juga

Baju Terkena Noda Tinta? Jangan Panik! Ini Cara Membersihkannya agar Kembali Bersih

2. LED Matrix MAX7219 – sebagai tampilan running teks.

3. NodeMCU D1 Mini (ESP8266) – sebagai otak pengatur teks.

4. Kabel jumper 5 warna berbeda – untuk memudahkan instalasi.

5. Balok kayu kecil – untuk membentuk pipa PVC jadi kotak.

6. Kompor gas atau heat gun – untuk memanaskan dan membentuk pipa.

7. Grinda atau cutter – untuk membuat lubang USB.

8. HP Android + OTG + kabel micro USB – untuk upload coding.

9. Powerbank atau charger HP – sebagai sumber daya listrik.

Langkah-Langkah Membuat Running Teks

1. Membentuk Casing dari Pipa PVC

- Potong pipa PVC sepanjang 19,5 cm.

- Panaskan menggunakan kompor gas sampai agak lentur.

- Masukkan balok kayu ke dalamnya untuk membentuk jadi kotak.

- Setelah dingin, hasilnya akan jadi kotak sempurna untuk tempat LED.

2. Menyesuaikan Ukuran LED Matrix

- Ambil LED MAX7219 dan tandai ukurannya di casing.

- Potong sesuai tanda agar LED bisa masuk pas.

3. Menyiapkan dan Menyolder Komponen

- Siapkan LED MAX7219 dan NodeMCU D1 Mini.

- Sambungkan dengan kabel:

- VCC (Merah) ke 5V

- GND (Hitam) ke GND

- DIN (Kuning) ke D7

- CS (Hijau) ke D8

- CLK (Putih) ke D5

4. Pasang Semua Komponen ke Dalam Casing

- Masukkan modul LED ke casing.

- Pasang NodeMCU dengan posisi port USB menghadap belakang.

- Buat lubang kecil untuk kabel USB menggunakan grinda atau cutter.

5. Upload Coding ke NodeMCU via HP

- Download aplikasi ArduinoDroid di Android.

- Sambungkan HP ke NodeMCU dengan kabel OTG dan micro USB.

- Aktifkan fitur OTG di pengaturan HP.

- Masukkan kode yang sudah disediakan (bisa diganti dengan teks sendiri, misalnya: Viva Purwasuka).

- Klik upload. Tunggu hingga selesai.

- Lalu menyalakan Running Text

Halaman Selanjutnya

Setelah terupload, sambungkan NodeMCU ke powerbank atau charger HP.
