Cara Membuat Lampu Tenaga Surya dari Panel Surya Mini

Purwasuka – Apakah Anda punya panel surya kecil tapi bingung mau digunakan untuk apa?

Baca Juga

BLK Subang Genjot Kualitas SDM Lewat Pelatihan EV Demi Serap Tenaga Kerja Lokal

Kali ini, ada ide sederhana supaya panel surya mini bisa bermanfaat dalam kehidupan sehari-hari, misalnya sebagai lampu penerangan darurat yang bisa dicas menggunakan sinar matahari.

Simak penjelasan langkah-langkahnya berikut ini.

Baca Juga

Resep Kacang Telur Renyah dan Kacang Goreng Pedas Gurih, Tahan Lama dan Mudah Dibuat

Bahan yang Dibutuhkan

Sebelum merakit, siapkan dulu perlengkapan berikut:

Baca Juga

Resep Kue Pisang Kukus Tepung Beras yang Lembut dan Legit buat Lebaran

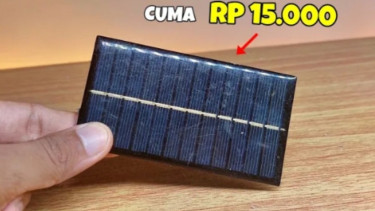

1. Panel surya mini

Ukuran sekitar 11 cm. Bisa menghasilkan tegangan sekitar 6 volt DC.

2. Modul charger TP4056

Modul ini berfungsi untuk mengecas baterai.

3. Baterai cas 18650

Baterai lithium 3,7 volt yang bisa diisi ulang.

4. Lampu LED HPL

Lampu ini akan menjadi beban (alat yang dinyalakan).

5. Saklar kecil

Untuk mematikan atau menyalakan lampu.

6. Beberapa kabel

Warna merah untuk positif, hitam untuk negatif.

7. Kotak box plastik (opsional)

Agar rangkaian rapi dan mudah dibawa.

Cara Merakit Lampu Tenaga Surya

1. Sambungkan Panel Surya ke Modul Charger

Panel surya punya dua jalur: positif (+) dan negatif (–).

Pasang kabel merah ke positif, kabel hitam ke negatif.

Sambungkan kedua kabel ke input modul TP4056 sesuai tanda.

2. Pasang Baterai Cas

Modul TP4056 punya pin B+ dan B–.

Sambungkan soket baterai 18650:

Pin B+ ke positif baterai.

Pin B– ke negatif baterai.

Pastikan kabel terpasang rapat.

3. Tes Panel Surya

Letakkan panel surya di bawah sinar matahari langsung.

Jika lampu indikator modul TP4056 menyala merah, artinya baterai sedang dicas.

Jika lampu berubah biru, baterai sudah penuh.

4. Sambungkan Lampu LED

Modul TP4056 juga punya jalur output positif (+) dan negatif (–).

Sambungkan kabel dari lampu LED: Kabel positif lampu ke output positif. Kabel negatif lampu ke output negatif.

5. Pasang Saklar

Untuk memudahkan menyalakan atau mematikan lampu, tambahkan saklar di kabel positif lampu.

Potong kabel positif, lalu sambungkan kedua ujungnya ke pin saklar.

6. Rapikan Rangkaian

Masukkan semua komponen ke dalam kotak box plastik supaya lebih rapi dan aman.

Pastikan kabel tidak longgar.

Cara Menggunakan

1. Mengecas Baterai

Letakkan panel surya di bawah sinar matahari atau lampu sorot yang sangat terang.

Halaman Selanjutnya

Lampu indikator modul akan menyala merah (sedang mengisi daya).
